高收缩比热缩管产品介绍 |
所属类别:热缩管 |
点击次数:4183次 |
发布时间:2020-09-02 |
|
|
|
|
|
|

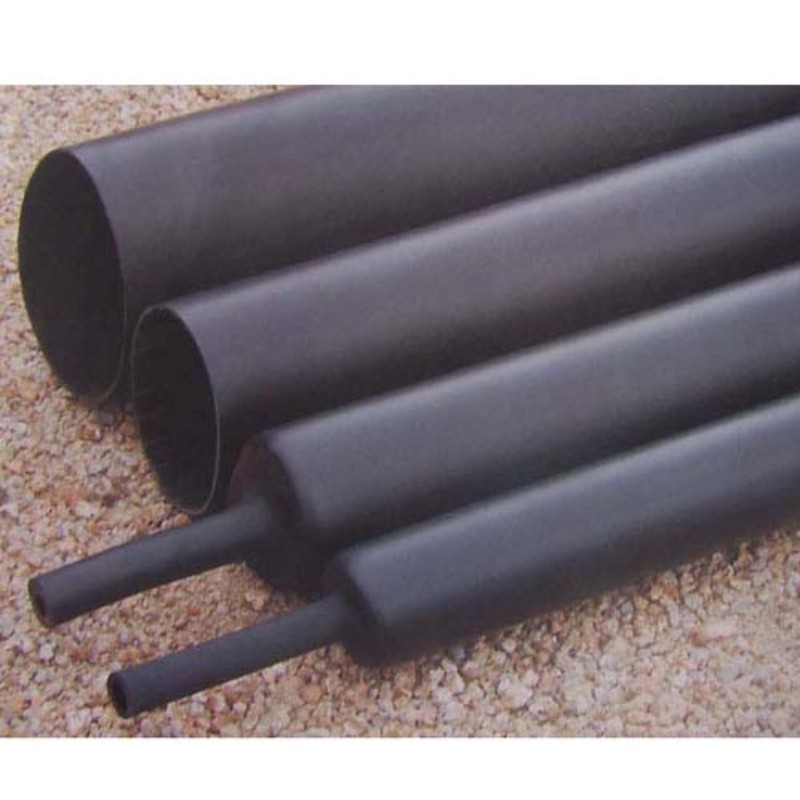

DW-6X 6倍厚壁热缩管
性能特点:
产品简介:
|
六倍高收缩比、带胶、高电压绝缘、耐磨、密封、 防潮防水
产品具有良好的机械性能,可用于有环境密封、抗 冲击及耐磨要求的电缆终端及中间连接的防护。收 缩比率高达 6 倍,可用于尺寸相差悬殊的电缆、接 头及电器元件
|
性能与关键指标:
|
收缩比率: 6 :1
收缩温度: 120C
工作温度: -55 C~110C
环保标准: RoHS
标准颜色:黑色
|
技术指标:
测试项目
|
测试方法
|
标准值
|
工作温度
|
IEC 216
|
-55C +110
|
拉伸强度
|
ASTM D 2671
|
≥ 14MPa
|
断裂伸长率
|
ASTM D 2671
|
≥400%
|
老化后拉伸强度(150C/168 小时)
|
ASTM D 2671
|
≥ 12MPa
|
老化后断裂伸长率(150C/168 小时)
|
ASTM D 2671
|
≥300%
|
纵向收缩率
|
UL 224
|
0 ~ 10%
|
击穿强度
|
IEC 243
|
≥20kV/mm
|
体积电阻率
|
IEC 93
|
≥ 1014Q.cm
|
热冲击(225C/4 小时)
|
ASTM D 2671
|
无裂纹、无滴流
|
热熔胶
吸水率
|
ISO 62
|
<0.2%
|
软化点
|
ASTM D E28
|
85OC
|
剥离强度(PE)
|
DIN 30672
|
4 N/cm
|
铜稳定性
|
ASTM D 2671
|
无腐蚀
|
ISO 846
■ 产品规格(公制):
标称尺寸(mm)
|
供 应 尺 寸
|
回缩后尺寸(mm)
|
管型
|
标准长度 (mm)
|
|
|
|
19/3.2
|
19.0
|
3.2
|
3.2
|
O
|
1000- 1200
|
33/5.5
|
33.0
|
5.5
|
3.4
|
O
|
1000- 1200
|
44.4/7.4
|
44.4
|
7.4
|
3.6
|
O
|
1000-1200
|
50.8/8.3
|
50.8
|
8.3
|
4.3
|
O
|
1000- 1200
|
69.8/11.7
|
69.8
|
11.7
|
4.8
|
O
|
1000- 1200
|
88.9/17. 1
|
88.9
|
17.1
|
4.8
|
O
|
1000- 1200
|
119.4/22.9
|
119.4
|
22.9
|
4.8
|
O
|
1000- 1200
|
235/40
|
235
|
40
|
4.8
|
O
|
1000- 1200
|
|
|
|
|
|
|
|
我们可能知道,热缩管有太多不一样比例的收缩比,我们更知道,热缩管在选择操作的时候, 要看分析具体的样件情况,选择适用的收缩比的热缩管,那估计还是高收缩比的热缩管良好照旧还是低收缩比的热宿管良好呢?当然他是个没得标准回答的最好。
所以,热缩管操作中,清楚整体最大截面规格和最小覆盖截面尺寸来选择,我这目的不是讲这个,应是特定一点个别特殊运用,来深谈下热缩管的收缩比对于咱操作的具体影响。作为热缩管收缩比较为大的时候,热缩管加热回缩实现后,对这种超声波焊接处铜接头凸显的线束,热缩管包裹很明显,金属的轮廓清晰,其余原因是金属焊接部分轮廓清晰,且形状突兀,也同样是有刺破热缩管的风险。只因太多双壁热缩管都是由高收缩比的,而在选择的时候太多人乐意选择太小的尺寸为了省下成本,这种景象便会很突出。
而对下面的构建,便会属于很难两全的情况,右端的线束很多,我们知道,清楚实现密封, 则情况热熔胶将很好地渗入导线二人的的间隙,这不情况热熔胶流动性良好,此外更情况热缩管护套包裹力大,才能有效用是能热熔胶挤压进空隙二人的,而收缩比大的情况下收缩力就大,有利于于密封。不过对这个单端的导线,左侧还是空的,热缩管收缩流程中,左右二人的会形成宏大的应力差,也同样是热缩管很方便往左侧滑动。特定这种情况,较为良好的达成经验还是操作热缩管端帽,不外其成本就会慢慢较为高。 |
|
|
